บริษัท Anotherkind Architects ผู้เชี่ยวชาญด้านการอนุรักษ์

บริษัท Anotherkind Architects ผู้เชี่ยวชาญด้านการอนุรักษ์ ได้รับมอบหมายให้เปลี่ยนอ่างเก็บน้ำใต้ดินสมัยวิคตอเรียนที่ถูกทิ้งร้างให้กลายเป็นท้องฟ้าจำลองและศูนย์วิทยาศาสตร์แห่งใหม่

โดยอาศัยหลักการของการนำอาคารเก่ามาใช้ใหม่ โครงการที่ซับซ้อนนี้เกี่ยวข้องกับการอนุรักษ์อาคารที่มีอยู่เดิมอย่างระมัดระวัง ในขณะเดียวกันก็ต้องประสานงานการออกแบบทางกลที่มีความเชี่ยวชาญสูง

เครื่องมือการสร้างภาพของ Archicad ช่วยให้ได้รับการสนับสนุนด้านเงินทุนสำหรับโครงการที่ทะเยอทะยานนี้ และ BIMx ก็มีคุณค่าอย่างยิ่งในการช่วยให้เกิดความร่วมมือในสถานที่ก่อสร้าง

การใช้ Archicad และ BIM ที่ยั่งยืนของ Anotherkind เป็นหัวใจสำคัญในการออกแบบและส่งมอบสถานที่ท่องเที่ยวที่น่าตื่นเต้นแห่งนี้ ซึ่งจะช่วยเพิ่มโอกาสในการเรียนรู้ในระดับภูมิภาค และเป็นสถานที่สำหรับผู้คนทุกวัยที่จะได้สัมผัสและเพลิดเพลินซ้ำแล้วซ้ำเล่า

สนับสนุนการนำอาคารเก่ามาปรับปรุงและอนุรักษ์

Anotherkind Architects เป็นผู้เชี่ยวชาญด้านการอนุรักษ์และสถาปัตยกรรมพาสซีฟเฮาส์ โดยมีความเชี่ยวชาญในโครงการชุมชน การศึกษา และที่อยู่อาศัย บริษัทที่ตั้งอยู่ในนอตติงแฮมเชียร์แห่งนี้ทำงานร่วมกันอย่างมีวิสัยทัศน์ก้าวหน้า และใช้งาน Archicad มานานกว่าเจ็ดปี

ด้วยนักออกแบบพาสซีฟเฮาส์ที่ได้รับการรับรองหลายคนภายในบริษัท Anotherkind สนับสนุนให้ลูกค้าทุกคนนำความยั่งยืนมาสู่การออกแบบของตนมากขึ้น

โครงการ

การสร้างภาพ 3 มิติด้วย Archicad ช่วยให้ได้รับการลงทุน

Anotherkind ได้รับมอบหมายให้เปลี่ยนอ่างเก็บน้ำใต้ดินร้างสมัยวิคตอเรียนในนอตติงแฮมเชียร์ให้เป็นท้องฟ้าจำลองและศูนย์วิทยาศาสตร์แห่งใหม่สำหรับสมาคมดาราศาสตร์แมนส์ฟิลด์และซัตตัน (MSAS) หอดูดาวเชอร์วูดมีเป้าหมายเพื่อส่งเสริมโอกาสด้าน STEM (วิทยาศาสตร์ เทคโนโลยี วิศวกรรม และคณิตศาสตร์) ในพื้นที่ที่มีดัชนีความยากจนสูง

ในฐานะองค์กรการกุศล MSAS ไม่ได้สร้างรายได้เชิงพาณิชย์ ดังนั้นโครงการจึงได้รับเงินทุนผ่านทางเงินช่วยเหลือต่างๆ เงินทุนจากรัฐบาลท้องถิ่น เงินบริจาค และการระดมทุนโดยตรง

เพื่อสนับสนุนการระดมทุน Anotherkind ได้เชิญประชาชน ผู้มีส่วนได้ส่วนเสีย และนักลงทุนให้ชมแบบร่างท้องฟ้าจำลองในรูปแบบ 3 มิติด้วย Archicad ทีมงานใช้ภาพวิดีโอเสมือนจริงที่สร้างจากแบบจำลอง BIM เพื่อให้ชมโครงการเสมือนจริงและสื่อถึงสิ่งที่อาคารจะนำมาสู่ชุมชน

เราใช้โปรแกรม Archicad ในการสร้างภาพเสมือนจริง ภาพเรนเดอร์ วิดีโอจำลองการบินผ่าน และโมเดลที่พิมพ์ด้วยเครื่องพิมพ์ 3 มิติ ซึ่งนำไปสู่การได้รับงานนี้ และช่วยให้ลูกค้าสามารถระดมทุนได้สำเร็จ

แดน คิลาร์สกี-มาร์โลว์ สถาปนิกอาวุโส บริษัท อะเธอร์ไคนด์ อาร์คิเทคส์

การออกแบบ

ความท้าทายในการสร้างแบบจำลองเพื่อการนำกลับมาใช้ใหม่

โครงสร้างเดิมของอ่างเก็บน้ำในยุควิกตอเรียเป็นห้องอิฐใต้ดินขนาดใหญ่ สูงประมาณ 7 เมตร มีเส้นผ่านศูนย์กลาง 25 เมตร ทีมออกแบบต้องการรักษาอ่างเก็บน้ำไว้และรวมไว้เป็นส่วนหนึ่งของการออกแบบ แม้ว่าจะมีรูปทรงเรขาคณิตที่ซับซ้อนก็ตาม ด้วยการใช้ Renovation Filters ของ Archicad ทำให้ Anotherkind สามารถสร้างแบบจำลองพื้นที่โดยใช้ข้อมูลภูมิประเทศ 2 มิติ และควบคุมวิธีการที่องค์ประกอบที่เสนอผสานเข้ากับบริบทที่มีอยู่ ทั้งในส่วนของการรื้อถอนและตัวเลือกตัวกรองที่เสนอ

เพื่อสร้างโครงสร้างอ่างเก็บน้ำที่ซับซ้อนซึ่งเป็นส่วนหนึ่งของแบบจำลองพื้นที่เดิม การผสมผสานของตาข่ายและมอร์ฟถูกแกะสลักให้ได้รูปทรงที่ต้องการด้วยคำสั่ง Solid Element Operations ของ Archicad

หนึ่งในองค์ประกอบที่ท้าทายที่สุดของโครงการคือการจัดการสภาพแวดล้อมของพื้นที่สองแห่งที่แตกต่างกันอย่างสิ้นเชิง ซึ่งได้รับการออกแบบและก่อสร้างให้เหมาะสมกับยุคสมัย แต่กลับมีพฤติกรรมที่แตกต่างกันอย่างมาก ตัวกรองการปรับปรุง (Renovation Filters) ของ Archicad มีประโยชน์อย่างยิ่งในการช่วยให้เราจำลองวิธีการผสานรวมส่วนเก่าและส่วนใหม่เข้าด้วยกัน

แดน คิลาร์สกี-มาร์โลว์ สถาปนิกอาวุโส บริษัท อะเธอร์ไคนด์ อาร์คิเทคส์

การประสานงาน

การประสานงาน BIM ช่วยประหยัดเวลาสำหรับการออกแบบเฉพาะทาง

ด้วยการทำงานร่วมกับแบบจำลอง BIM ที่ยั่งยืน ร่วมกับที่ปรึกษาผู้เชี่ยวชาญ Anotherkind สามารถสร้างรูปทรงเรขาคณิตที่ซับซ้อน นำทางส่วนต่อประสานระหว่างสิ่งที่มีอยู่และสิ่งใหม่ ออกแบบลดความซับซ้อน และประสานข้อมูลโครงสร้างและบริการผ่านการตรวจจับการชนกันอย่างต่อเนื่อง

ท้องฟ้าจำลองต้องการพื้นที่ที่มีการควบคุมอย่างเข้มงวด แม้แต่ฝุ่นละอองเพียงเล็กน้อยก็อาจส่งผลกระทบต่อโครงสร้างพื้นฐานดิจิทัลและจอโดม ซึ่งเกี่ยวข้องกับการออกแบบทางกลที่เชี่ยวชาญสูง ประสานงานเพื่อหลีกเลี่ยงโครงสร้างเหล็กที่ซับซ้อน ทำให้มั่นใจได้ว่ามีการระบายอากาศที่ถูกต้องและการลดเสียงรบกวน

ในทางตรงกันข้าม โครงสร้างอ่างเก็บน้ำที่มีอยู่ไม่เพียงแต่อยู่ใต้ดินเท่านั้น แต่ยังเชื่อมต่อกับพื้นดินด้วย ดังนั้นจึงจำเป็นต้องมีกลยุทธ์การระบายอากาศโดยละเอียดเพื่อควบคุมความชื้นและไอน้ำ

เมื่อคุณต้องทำงานกับแบบร่างที่ซับซ้อนในโครงการที่ซับซ้อนอยู่แล้ว การมีความสามารถในการตรวจสอบแบบร่างในรูปแบบ 3 มิติ และนำแบบจำลองของผู้อื่นเข้ามาใช้ จะช่วยประหยัดเวลาได้มาก

แดน คิลาร์สกี-มาร์โลว์ สถาปนิกอาวุโส บริษัท อะเธอร์ไคนด์ อาร์คิเทคส์

ความยั่งยืน

การออกแบบเพื่อความยั่งยืน

ตั้งแต่เริ่มต้น ทีมงานต้องการลดผลกระทบต่อสิ่งแวดล้อมให้น้อยที่สุด และควบคุมค่าใช้จ่ายด้านพลังงานและการปล่อยก๊าซคาร์บอนให้อยู่ในระดับต่ำ

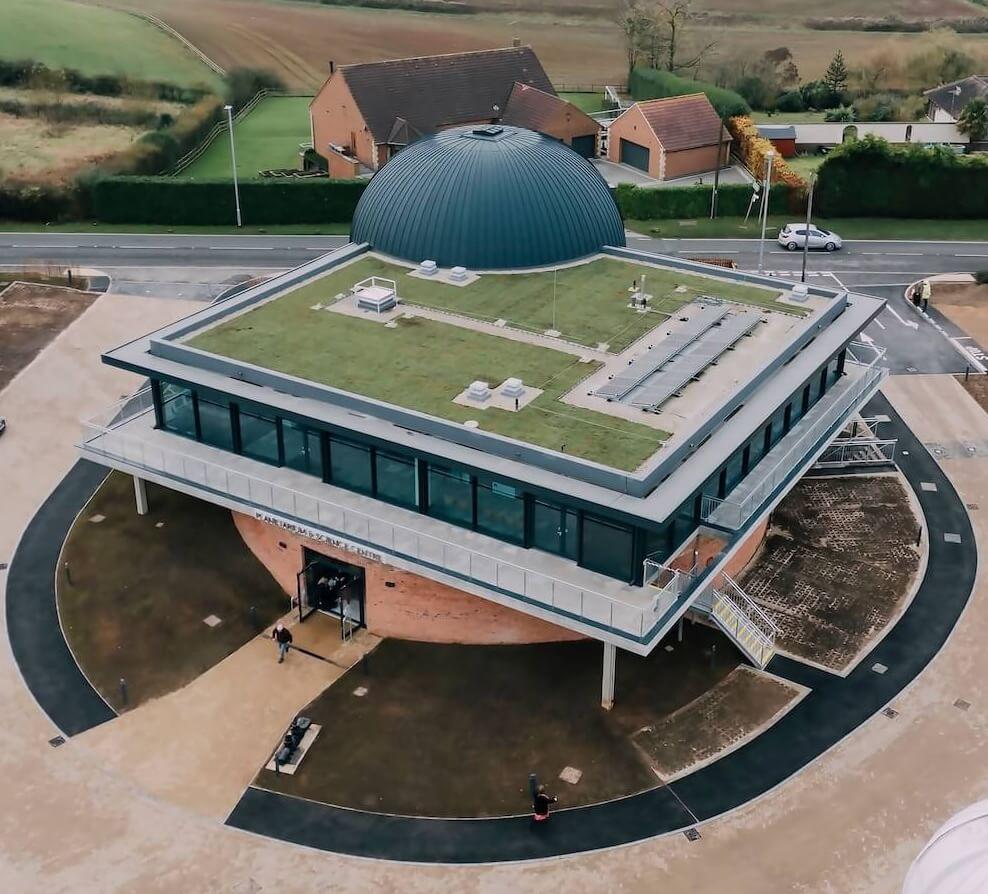

ในการออกแบบท้องฟ้าจำลอง Anotherkind เลือกใช้หลังคาสีเขียวเพื่อให้มั่นใจได้ว่าความหลากหลายทางชีวภาพจะเพิ่มขึ้นสุทธิ ในขณะเดียวกันก็เตรียมการติดตั้งแผงโซลาร์เซลล์เพิ่มเติมเมื่อได้รับการสนับสนุนทางการเงินในอนาคต

ปริมาณคาร์บอนที่ฝังอยู่ในโครงการลดลงเมื่อเทียบกับอาคารสร้างใหม่ที่เทียบเท่ากัน เนื่องจากมีการนำอ่างเก็บน้ำวิคตอเรียเดิมกลับมาใช้ใหม่ หลังจากขุดดินรอบอ่างเก็บน้ำแล้ว ทีมงานได้นำดินกลับมาใช้ใหม่ และทรายที่ขุดได้ส่วนเกินประมาณ 2,000 ตันถูกบริจาคให้กับชุมชนในท้องถิ่น

ในขณะเดียวกัน ก็มีการติดตั้งจุดชาร์จรถยนต์ไฟฟ้าและที่เก็บจักรยาน และส่งเสริมการเดินทางอย่างยั่งยืน

BIMx

BIMx ช่วยให้การทำงานร่วมกันในสถานที่ก่อสร้างราบรื่น

ตลอดโครงการ ผู้รับเหมา G F Tomlinson ใช้ BIMx บนแท็บเล็ตพีซีเพื่อทำงานร่วมกันแบบเรียลไทม์ในสถานที่ก่อสร้าง ระหว่างการประชุมเหล่านี้ โมเดลจะถูกแสดงบนหน้าจอ และสามารถทำเครื่องหมายที่จำเป็นได้ทันที

Anotherkind ส่งออกทั้งโมเดล 3 มิติและแบบร่างจาก Archicad โดยประสานงานอย่างใกล้ชิดกับโมเดลโครงสร้าง IFC ที่จัดทำโดยวิศวกรโครงสร้างและโยธา HSP Consulting การนำสิ่งเหล่านี้มารวมกันในโมเดล BIMx Hyper-model เดียวพิสูจน์แล้วว่ามีคุณค่าอย่างยิ่งในการสนับสนุนขั้นตอนการก่อสร้าง

การใช้ BIMx ตลอดกระบวนการก่อสร้างช่วยให้เกิดการทำงานร่วมกันแบบเรียลไทม์ในสถานที่ก่อสร้าง สามารถสลับไปมาระหว่างแบบแปลนและแบบจำลอง เข้าถึงโครงสร้างหลักของอาคาร รายละเอียดการก่อสร้าง และทำงานร่วมกับผู้รับเหมาเพื่อปรับเปลี่ยนตามความจำเป็นให้เหมาะสมกับสภาพพื้นที่ก่อสร้าง

แดน คิลาร์สกี-มาร์โลว์ สถาปนิกอาวุโส บริษัท อะเธอร์ไคนด์ อาร์คิเทคส์
